لول ترانسمیتر LT33 عیوض تکنیک

فشار کاری PN16/PN40 دمای کاری تا 150 درجۀ سانتیگراد اتصال دنده ای و فلنجی متریال استیل 304/316

---



لول ترانسمیتر LT33 عیوض تکنیک







ترانسمیتر سطح یا لول ترانسمیتر دستگاهی است که دامنۀ تغییرات سطح سیال را به صورت خروجی 4 تا 20 میلی آمپر ثبت می کند.

ترانسمتر سطح، لول ترانسمیتر عیوض تکنیک – تیپ LT33

شیوه عملکرد ترانسمیتر



این دستگاه بر اساس قوانین فیزیکی فشار مایعات به همراه استفاده از خاصیت الکترومغناطیسی طراحی و ساخته شده است. دستگاه با قابلیت ساخت به صورت نصب از بالای مخزن و یا قیمت جانبی مخزن با استفاده از یک چمبر طراحی گردیده است. در مواردی که مخازن در زیر زمین نصب شده باشند، این لول ترانسمیتر بهترین گزینه خواهد بود.

عملکرد به این صورت است که تغییر سطح مایع موقعیت مکانی شناور را تغییر داده، از طریق سنسور و مقاومت های تعبیه شده در داخل تیوب این دستگاه و در اثر قوانین فوق الذکر، والتاژ  خروجی متغیر 4 تا 20 میلی آمپر حاصل می گردد که می توان این جریان را به کنترل پانل و یا پی ال سی منتقل کرد تا تغییرات ارتقاع مایع در مخزن را مانیتور نماییم.

همچنین می توان با استفاده از حافظۀ دستگاه کنترل پانل و یا پی ال سی در نقاط دلخواه با توجه به محدودیت های تعداد سوئیچ کنترل پانل ها فرمان الکتریکی و Start و Stop کردن الکتروپمپ ها و On/Off کردن شیر های برقی و یا آژیر خطر و چراغ خطر و ... دریافت نمود.



نصب لول ترانسمیتر یا ترانسمیتر سطح مایعات



در مواردی که مخازن زیر زمین (مخازن دفنی) باشند و یا در شرایط خاص، این ترانسمیتر از بالای مخزن به صورت فلنجی یا دنده ای نصب می گردد. اگر اتفاع مخزن بیش از 1.5 متر باشد، به منظور جلوگیری از آسیب دیدن قسمت سنسور دستگاه که در طول میله قرار دارد، یک مهار کننده می توان در کف مخزن قرار داد. در مخازنی که نصب LT33 از جوانب مخازن مورد نیاز باشد می توان این دستگاه را در داخل یک چمبر قرار داد و چمبر را به کمک دو نازل از کنار مخزن به آن متصل نمود.

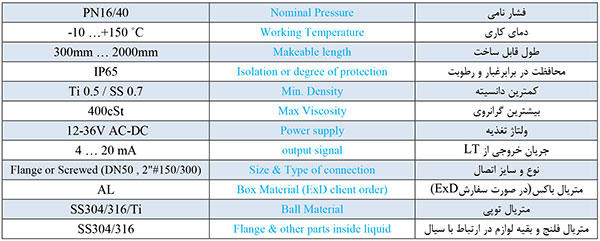

مشخصات فنی و متریال قطعات ترانسمیتر سطح مایعات تیپ LT33

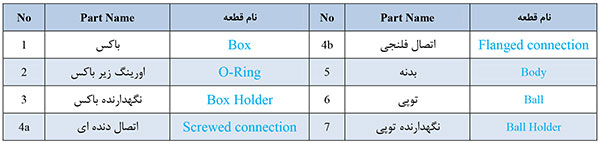

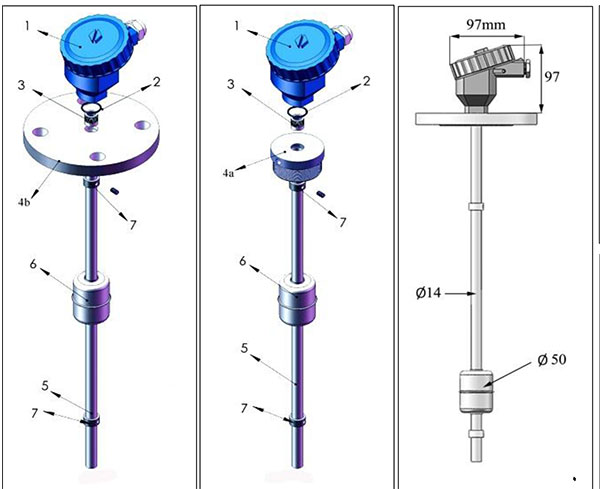

جدول قطعات و نقشه های مونتاژی و ابعادی دستگاه







دانلود کاتالوگ محصول
