فشارشکن تیپ 2335 عیوض تکنیک

بیشینه فشار کاری 50 بار یا Class 300 بیشینه دمای کاری 350 درجۀ سانتیگراد اتصال به صورت 5و6 اینچ فلنج DN150 چدنی/استیل/فولادی PN16/PN40/Class150/Class300





---

فشار شکن

فشار شکن تیپ PCV 2335 عیوض تکنیک





عملکرد فشار شکن تیپ 2335



شیر فشار شکن به طور کلی فشار خروجی شیر را به صورت خودکار کنترل می نماید تا فشار خط در رنج تنظیم شده به صورت ثابت باقی بماند. این شیر در حالت نرمال باز بوده و با افزایش فشار خروجی به تدریج بسته می شود. فشار شکن 2335 جهت استفاده در سیال های عمومی به استثنای گاز های قابل اشتعال مناسب می باشد.

باز یا بسته شدن پلاگ و تغییر موقعیت آن منجربه کنترل فشار خروجی شیر می شود و این کار توسط یک سیستم پایلوت در رنج مورد نظر مقدار فشار اضافی پشت شیر پایلوت از طریق سه راهی به قسمت اکچوئیتور شیر منتقل می شود و این نیرو از طریق میله به پلاگ منتقل شده و با تغییر فضای بین سیت و پلاگ مقدار فشار در رنج مورد نظر ثابت باقی می ماند. این فشار شکن دارای ویژگی هایی به شرح زیر می باشد :

خود کنترل بوده و به هیچ نیروی کمکی دیگری نیاز ندارد.

دارای تعمیر و نگهداری آسان می باشد

واکنش خوب و دقت بالایی در مقابل تغییرات ناگهانی فشار دارد

امکان تنظیم فشار خروجی دستگاه به وسیلۀ شیر پایلوت جانبی بسیار ساده و دارای آب بندی نرم PTFE می باشد.



نصب فشار شکن



این شیر فقط برای نصب در خطوط افقی مناسب می باشد و جهت جریان بخار در داخل شیر باید مطابق فلش روی بدنۀ شیر باشد. شیر باید طوری نصب گردد که اکچوئیتور آن پس از نصب به صورت عمودی رو به پایین قرار داشته باشد. قبل از طراحی پایپینگ به مواردی چون سایز ورودی و خروجی فشار شکن از نظر مقدار مصرف به نسبت دبی فشار شکن و از نظر فاصله بین مصرف کننده و فشار شکن توجه شود.

در مواردی که سیال بخار باشد، برای محافظت شیر از ورود کندانس به داخل شیر، خط باید شیب ملایمی به جهت جریان داشته باشد. همچنین برای جلوگیری از ایجاد کندانس در سیستم می توان از یک تله بخار یا تراپ بخار استفاده کرد. پس از نصب شیر فشار شکن، باید توجه داشت که تحت فشار فیزیکی از جانب خط قرار نگرفته باشد .

با توجه به این که فشار بخار در خروجی شیر کاهش می یابد، به منظور افزایش حجم آن اغلب ضروری است که خط لوله خروجی شیر، قطورتر در نظر گرفته شود. برای تنظیم فشار در رنج مورد نظر از مهره تنظیم فشار شیر پایلوت جانبی استفاده می شود. توصیه می شود در صورت نیاز در نزدیکی محل نصب فشار شکن یک ساپورت قرار دهید تا از ایجاد تنش و لرزش جلوگیری شود. جهت جلوگیری از ورود اجسام خارجی به داخل شیر از یک صافی در ورودی شیر استفاده شود.

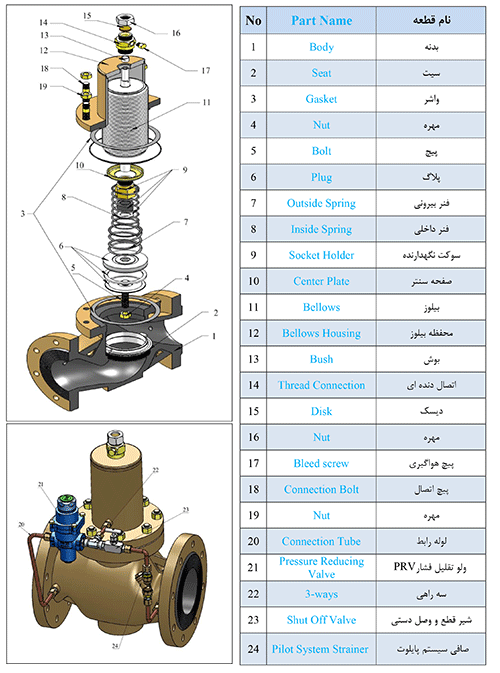

اجزا و قطعات شیر فشار شکن عیوض تکنیک تیپ 2335





مشخصات فنی شیر فشار شکن عیوض تکنیک تیپ 2335





دانلود کاتالوگ
