شیر کنترل کنندۀ فشار/ فشار شکن تیپ 4173 عیوض تکنیک

بیشینه فشار کاری 50 بار یا کلاس 300 بیشینه دمای کاری 350 درجۀ سانتیگراد اتصال فلنج DN15 تا DN100 چدنی/استیل/فولادی PN16/PN40/Class150/Class300





---



فشار شکن / شیر کنترل فشار تیپ 4173 عیوض تکنیک

دستگاه کنترل فشار تیپ 4173 یک شیر فشار شکن خود عملگر می باشد که بدون نیاز به هر گونه نیروی خارجی می تواند فشار سیال خروجی از شیر را ثابت نگه دارد.

طرز کار فشار شکن

این دستگاه فشار ورودی شیر را به طور خودکار کنترل می کند تا فشار خط در رنج تنظیم شده و به صورت ثابت باقی بماند. این شیر درحالت نرمال بسته بوده و با افزایش فشار ورودی به تدریج باز می شود. این شیر جهت استفاده در سیال های عمومی به استثنای گازهای قابل اشتعال مناسب می باشد. جهت صحیح جریان سیال به وسیلۀ فلش بر روی بدنۀ آن نشان داده شده است. جریان فشار ورودی از طریق خط کنترل (درمواردی که سیال بخار باشد از طریق منبع کندانس و لولۀ رابط) به سمت اکچوئیتور هداست و به سطح دیافراگم وارد می شود. سپس این نیرو از طریق میله به پلاگ انتقال یافته و با جدا شدن پلاگ از سیت مسیر خروجی را باز می کند و به این طریق از افزایش فشار خط جلوگیری کرده و مقدار فشار در رنج مورد نظر ثابت باقی می ماند. این دستگاه به یک قطعۀ آکاردئونی مجهز است که به وسیلۀ آن بین فشار ورودی و خروجی تعادل ایجاد می شود. این شیر به صورت خودکنترل بوده و به هیچ نیروی کمکی دیگری نیاز ندارد.

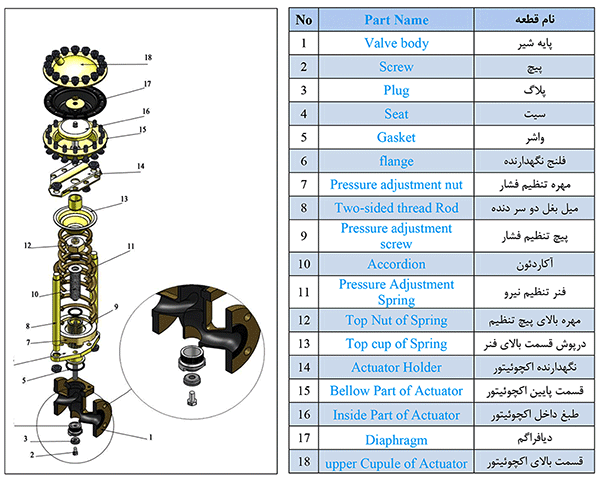

اجزا و قطعات فشار شکن عیوض تکنیک

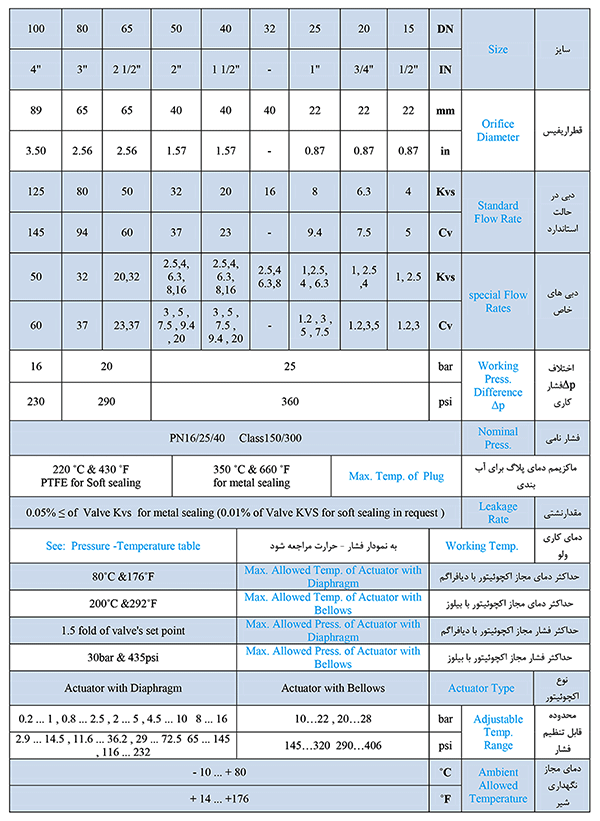

مشخصات فنی فشار شکن تیپ 4173 عیوض تکنیک









برای دانلود کاتالوگ شیر فشار شکن از لینک های زیر استفاده کنید
