محل نصب شیر اطمینان (سوپاپ اطمینان)

محل نصب شیر اطمینان (سوپاپ اطمینان)

به منظور اطمینان از عدم ایجاد شرایط حداکثر فشار قابل تحمل در سیستم، محل نصب شیر اطمینان (سوپاپ اطمینان) نیز باید مورد توجه قرار گیرد. با توجه به تنوع شرایط کاری، محل نصب مطلق شیر اطمینان غیر قابل تعریف است...

در سیستم های بخار، شیرهای اطمینان غالبا در خروجی ایستگاه های فشار شکن به منظور حفظ تجهیزات فشار پایین استفاده می شوند و دو نوع چیدمان در این مورد قابل استفاده است :

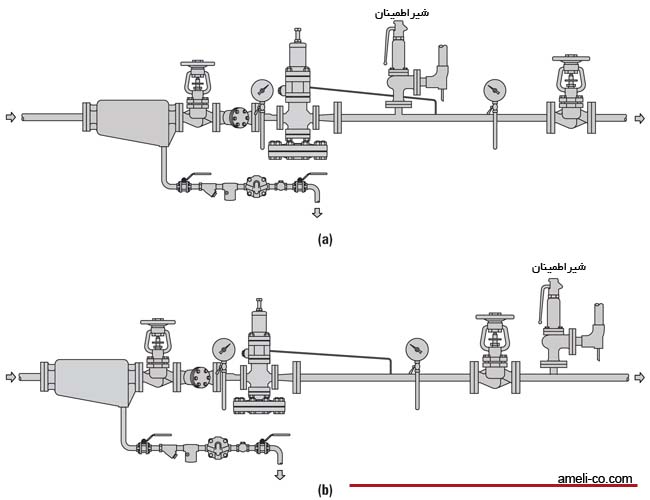

ظدر شکل (A) شیر اطمینان در داخل ایستگاه و قبل از شیر خروجی و در شکل (b) بعد از ایستگاه و نزدیک تجهیزات خروجی نصب شده اند.

حالت اول فواید خاص خود را به شرح زیر دارا است.

- شیر اطمینان با بستن شیر خروجی قابل تست است، بدون این که امکان افزایش فشار در تجهیزات خروجی باشد ( زمانی که شیر خراب است می خورد ).

- در حالتی که PRV در وضعیت بدون بار تنظیم شود، عملکرد شیر اطمینان قابل رویت است و در صورتی که شیر اطمینان عمل نماید باید فشار خروجی PRV را زیر فشاری که شیر اطمینان مجدد بسته می شود تنظیم نمود.

- هر گونه انشعاب اضافی در خروجی ایستگاه و به صورت اتوماتیک محافظت می شود (فقط تجهیزات با MAWP کوچکتر نیاز به محافظت مجدد دارند). با این وجود در برخی حالات نصب شیر اطمینان در ورودی تجهیزات و مصرف کننده ها لازم است و شاید نیاز به نصب شیرهای اطمینان جداگانه علاوه بر شیر اطمینان در خروجی PRV باشد.

- در صورتی که برخی مصرف کننده ها دارای MAWP کمتر از فشار ورودی PRV باشند، بر روی این تجهیزات باید از شیر اطمینان استفاده نمود.

- در صورتی که  PRV بخار بیشتر از مصرف را تأمین کند، و MAWP هر کدام از وسیله ها، کمتر از فشار ورودی PRV باشد، یا باید در خروجی PRV از شیر اطمینان با فشاری کم تر از کمترین فشار کاری تجهیزات MAWP استفاده نمود و یا هر کدام از تجهیزات با شیر اطمینان مجزا کار کنند.

- شیر اطمینان باید در جایی نصب شود که امکان ازدیاد بخار از مسیر های دیگر نظیر خط "بای پس" یا خط بخار جداگانه مقدور نباشد.

به عنوان مثال چند چیدمان قابل استفاده با شکل های زیر پیشنهاد می شود :

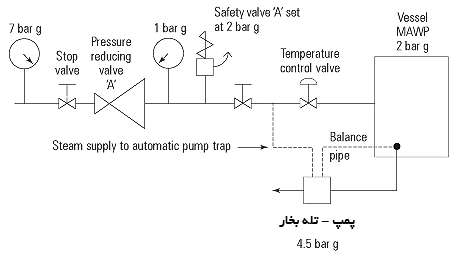

شکل زیر چیدمان ایستگاه تقلیل فشار جهت پمپ تله و مصرف کننده بخار را نشان می دهد

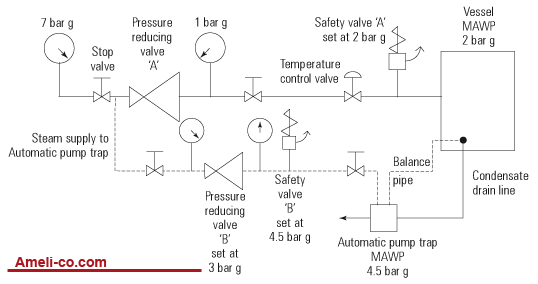

شکل زیر یک ایستگاه پمپ-تله را با استفاده از دو ایستگاه فشار شکن نشان می دهد.

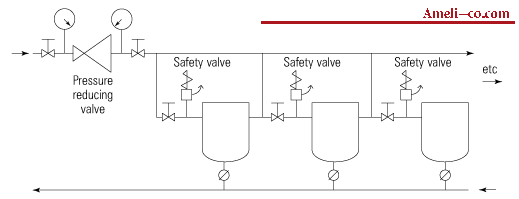

شکل زیر نقشه ای را نشان می دهد که با استفاده از شیر اطمینان (سوپاپ اطمینان)  جدگانه از مخازن گرم کننده محافظت می گردد.

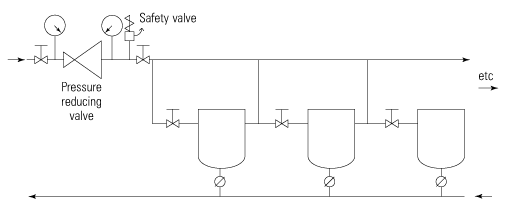

شکل زیر حالتی را نشان می دهد که یک شیر اطمینان در خروجی PRV جهت حفاظت از تمام مخازن استفاده شده است

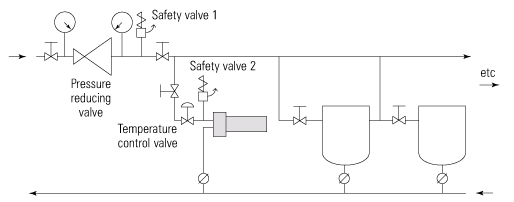

شکل زیر نقشۀ شیر بستن شیر اطمینان را در صورتی نشان می دهد که قرار است تجهیزات جدید به سیستم اضافه شود.
