طراحی شیرهای اطمینان یا سوپاپ اطمینان

طراحی شیرهای اطمینان یا سوپاپ اطمینان :

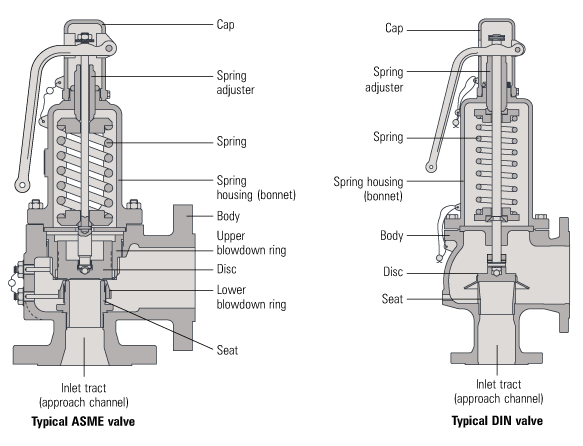

شیرهای اطمینان به طور عمومی از یک بدنه با طرح 90 درجه تشکیل شده اند که اتصال ورودی آن بر روی سیستم فشار بالا نصب می شود. در برخی سیستم ها، مثل هوای فشرده می توان خروجی شیر را مستقیم و بدون لوله کشی به اتمسفر تخلیه نموده. در داخل شیر اطمینان از یک فنر که قدرت آن با توجه به نقطۀ آزاد سازی فشار متفاوت است و در کارخانه تنظیم می شود استفاده شده است.

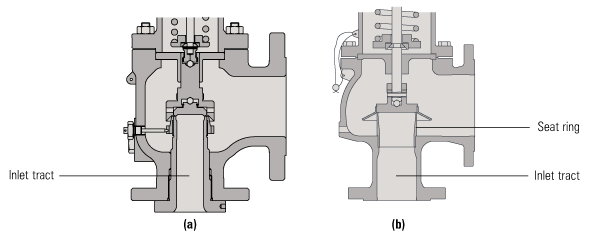

اتصال ورودی شیر (Approach channel) می تواند از نوع Full-Nuzzle یا Semi-Nuzzle باشد.

نوع Full-Nazzle معمولا در شیرهای اطمینانی استفاده می شوند که در فرآیند ها و تجهیزات فشار بالا کاربرد دارند و سوپاپ اطمینان نوع Semi-Nuzzle شامل رینگی است که در داخل بدنه قرار گرفته و قسمت فوقانی آن سیت قابل تعویض می باشد. دیسک توسط نیروی فنر در برابر سیت قرار می گیرد. فنر در محفظه باز یا بسته در قسمت فوقانی شیر قرار دارد. جنس فنر غالبا از نوع کربن استیل بوده و میزان فشردگی آن تا حدی قابل تنظیم است.
