تله بخار (تراپ بخار) FT14 عیوض تکنیک

تله بخار - تراپ بخار - استیم تراپ - تراپ فلوتری - تله بخار فلوتر ترموستاتیک - تراپ FT

سایز های DN 15/20 - فشار PN16 - دما 250 - نحوۀ اتصال دنده ای/فلنج - 18ماه ضمانت عیوض تکنیک


تله بخار – تراپ بخار فلوتر ترموستاتیکی عیوض تکنیک مدل FT14



تله بخار - تراپ بخار - استیم تراپ - تراپ فلوتری - تله بخار فلوتر ترموستاتیک - تراپ FTتله بخار - تراپ بخار - استیم تراپ - تراپ فلوتری - تله بخار فلوتر ترموستاتیک - تراپ FT



موارد استفاده :





مبدل های حرارتی                                    دیگ های پخت

منابع کویلی                                             تبخیر کننده ها

یونیت هیتر ها                                          خطوط بخار

خشک کننده ها و اتوکلاورها





علت استفاده از تله بخار





همیشه در مسیرهای بخار، لوله ها با محیط تبادل حرارتی دارند و این تبادل حرارت بخار موجود در خطوط را به مایع تبدیل می کند. به این مابع کندانس گفته می شود که علاوه بر هدر دادن انرژی در خطوط بخار، می تواند ایجاد خطرات و آسیبهای جدی نیز برای شیرآلات و لوله ها نماید. تله بخار (تراپ بخار) بهترین وسیله برای جدا کردن این کندانس از بخار می باشد و اگر تراپ مناسب و متناسبی روی خطوط بخار نصب باشد می تواند به راحتی این کندانس را از بخار جدا نموده و بخار خالص همواره در سیستم جاری باشد.

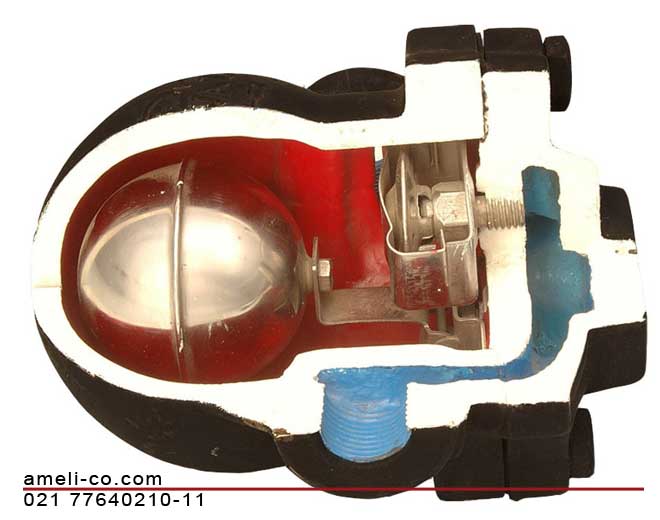

عملکرد تله بخار عیوض تکنیک



تله بخار - تراپ بخار - استیم تراپ - تراپ فلوتری - تله بخار فلوتر ترموستاتیک - تراپ FT



در این نوع تراپ ، یک شناور با مکانیزم ساده بوسیلۀ اهرم متصل به آن دریچۀ خروجی را با یک ساچمه بر اساس میزان کندانس داخل تراپ باز و بسته می کند. باز شدن دریچه تدریجی بوده و این امر با توجه به میزان کندانس تغییر می کند. این دسته تله بخار ها برای مواردی که میزان کندانس زیاد باشد بسیار کاربردی و لازم است.

در داخل تله بخار عیوض تکنیک یک شناور کروی شکل قرار دارد که با تجمع کندانس در داخل تراپ، شناور به حرکت در می آید و به وسیلۀ اهرم متصل به شیر، دریچۀ خروجی را بر اساس میزان کندانس باز و بسته می کند. باز شدن دریچه به صورت تدریجی بوده و با توجه به میزان کندانس باز می شود. با توجه به دابل پلاگ بودن شیر، تغییرات لحظه ای فشار تأثیری بر عملکرد آن نخواهد داشت. این تیپ از تله بخار ها مخصوصا در جاهایی که حجم کندانس متناوب باشد استفاده می شود.

این تله بخار همچنین دارای ترموستاتی می باشند که به وسیلۀ آن، هوا و گاز های زائل از سیستم خارج می شود و موجب عملکرد بهتر و صحیح تله بخار می گردد. همچنین اگر در مواقعی برای فلوتر مشکل ایجاد شود، تخلیۀ کنداس توسط ترموستات به عنوان عملگر ثانویه صورت می گیرد.



نکات نصب تراپ کوزه ای عیوض تکنیک



تله بخار های تیپ FT14 فقط می توانند به صورت افقی در خطوط نصب گردند. جهت جریان در داخل تراپ باید مطابق با فلش روی بدنۀ آن باشد. تله بخار های فلوتر ترموستاتیکی باید طوری در خطوط نصب شوند که فلوتر و اهرم آن ها در حالت افقی قرار گیرد. در این حالت جهت فلش روی نیم پلیت دستگاه به سمت پایین قرار می گیرد.



** نکته **

از آنجا که قسمت کوزه ای این تله بخار بعد از نصب در قسمت راست خط قرار می گیرد، باید به محدودیت های فیزیکی از جمله دیوار یا لوله و سایر موانع در این سمت نزدیک به تله بخار توجه نمایید.

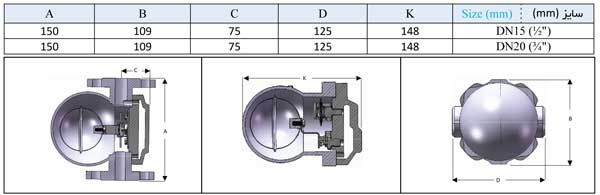

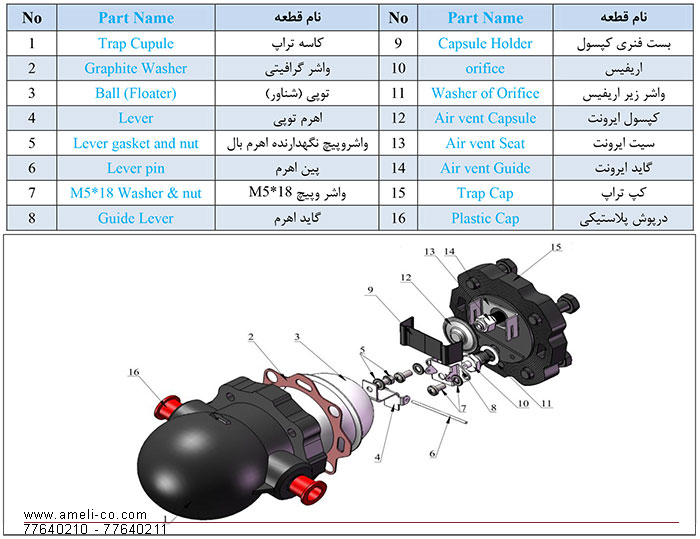

قطعات و نقشۀ مونتاژی تله بخار FT عیوض تکنیک

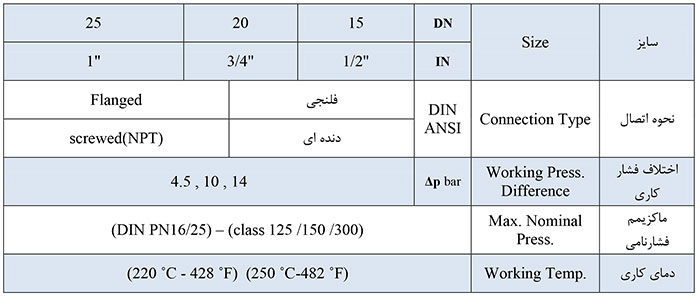

مشخصات فنی تله بخار – تراپ بخار کوزه ای تیپ FT14 عیوض تکنیک









- سایزهای موجود 1/2" و 3/4"

- متریال بدنه GGG-40.3 چدن

- بیشینه فشار کاری 16 بار

- بیشینه دمای کاری 250 درجۀ سانتیگراد

- نحوۀ اتصال به صورت فلنج PN و فلنج Class و یا به صورت دنده ای NPT
